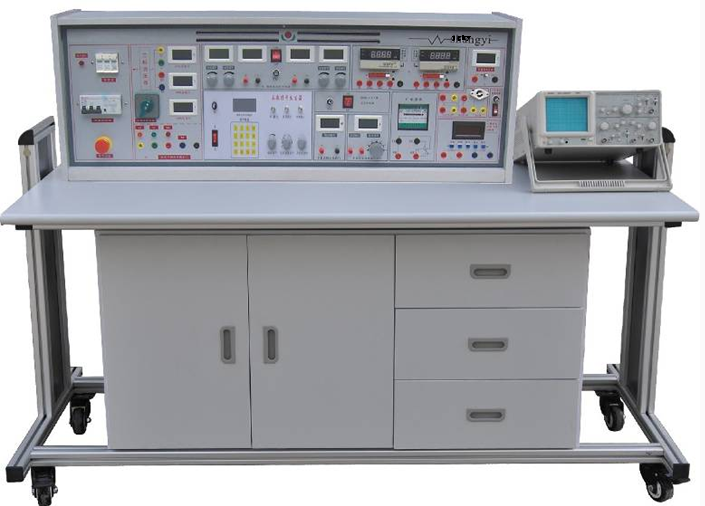

JGGJ-758D高級電工、模電、數電、電力拖動實驗室設備

二、適用范圍
適用高等院校及要求較高的中專、技校、科研單位，可完成電工學、電工原理、電路分析、電氣控制、數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗，其是實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
三、實驗臺和實驗操作桌結構及功能：
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有嵌入式保險盒和三相漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組:低壓交流穩壓電源：＋5V、＋12V、－12V。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每路輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，由萬能插板供用戶自備設備使用。
1.2內置式電度表：便于實驗，臺內裝有一臺單相電度表，接線端子引至面板，具有工作可視框。
1.3內置式日光燈配件：臺內已安裝一套日光燈實驗組件，實驗方便、安全。
1.4七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼盒。
1.5音頻放大器：輸入音頻電壓不低于10mV，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。
1.6智能型功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
1.7智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.8智能型交流數字電流表：采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-5A，頻率范圍：10Hz-20Hz。測量精度為0.5級。
1.9單次脈沖：每次可輸出一對正負脈沖。
1.10功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
2、驗操作桌：由雙面飾面板制成，，尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
四、構成與配備（以二十四座為例）
1、實驗操作桌:12張，一桌二座。實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔萬能電路插板，電路板進口由ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。電力拖動實驗由實驗箱與專用隱蔽式控制線來完成。根據高壓實驗與低壓實驗不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。數字電路實驗配備通用集成插座，插拔更換集成方便，一座多用，自主開發能力強。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電動機、焊接等)，實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制12臺學生實驗臺的電源。并可用于講解、演示。尺寸為160×70cm。
電源無線總控制功能：
一）、概 述
"SBKZ-1型電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制?？刂婆_(tái)具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點?？偪刂婆_(tái)與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
二）、特 點
1）該設備以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
2）一臺"jgKZ-1型電源無線總控制臺"可對單個實驗室的30臺（60座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
3）每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺（60座）實驗設備的電源開關無線控制。
4）配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
三）、技術性能
1）工作電源：AC220V±10%/ 50Hz
2）工作環境：溫度-10℃～40℃ 相對濕度<85%(25℃)
3）載波頻率：315MHz
4）控制范圍：>50m
5）控制能力：60臺
6）外形尺寸：294mm×237mm×200mm
四）、裝置配置
1）按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中"1號臺"～"60號臺"及"全開"和"全關"為電源開關控制鍵，"確認"和"取消"為功能鍵。"1號臺"～"60號臺"開關控制鍵分別對應一個實驗室的60臺實驗設備，實現單臺控制操作；"全開"和"全關"對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；"確認"和"取消"鍵對開關控制鍵的操作進行確認或取消。
2）狀態指示模塊：該模塊有"1號臺"～"60號臺"共60個指示燈，分別指示該控制臺對應實驗室的60臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
3）發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。
4）通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
五）、上位機軟件功能
1）串口掃描檢測
2）通過串口發送工作臺工作命令
3）接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4）能控制最多128工作臺
5）開關工作臺操作時間顯示
3、實驗臺：共12臺，每張學生實驗操作桌上配置l臺。
4、器材配備:
GSB-01　繼電控制實驗箱一；
GSB-02　繼電控制實驗箱二；
GSB-03　繼電控制實驗箱三；
GSB-04　繼電控制實驗箱四；
GSB-05　繼電控制實驗箱五；
GSB-06　繼電控制實驗箱六；
GSB-07　繼電控制實驗箱七；
GSB-08　繼電控制實驗箱八；
GSB-09　三相負載；
26臺0.18KW三相電動機，39只電流測試插座，39只1.5級直流電表，13只MF-47萬用表，13只數字萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵，91只集成座，26只邏輯電平、邏輯電平顯示實驗盒等元件單元盒（元件已裝在透明單元盒內），1個雙門立柜，25張學生凳。
5、用戶自備器材：滑動變阻器、毫伏表。
五、實驗項目：
（1）電工部分：
1．電工測量?jī)x表的使用及減少內阻測量誤差的方法
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．未知電阻元件伏安特性測繪
5．電源的外特性
6．電位值、電壓值的測量及電路電位圖的繪制
7．電流表和電壓表的擴程
8．歐姆表的設計
9．基爾霍夫定律的驗證
10．驗證楞次定律
11．迭加原理與互易定理的驗證
12．戴維南定理與諾頓定理的驗證
13．電壓源與電流源的等效變換
14．受控源特性的研究
15．示波器和信號發生器的使用及典型電信號的觀察與測量
16．一階電路實驗
17．二階電路過度過程
18．研究LC元件在直流和交流電路中的特性
19．負載獲得最大功率的條件
20．三表法測定交流電路參數（用三表法測量交流電路等效參數）
21．正弦交流電路中RLC元件的頻率特性
22．RL及RC串聯電路實驗
23．RLC串聯諧振電路
24．日光燈電路的連接及功率因數的改善
25．三相負載的星、三角接法
26．三相電路功率的測量
27．RC網絡頻率特性和選頻特性的研究
28．二端口網絡的研究
29．單相鐵芯變壓器特性的測試
30．互感線圈電路的研究
31．單相電度表的校驗
32．負阻抗變換器實驗
33．回轉器特性測試
34．三相異步電動機的使用和起動
35．三相異步電動機繼電接觸控制基本電路
36．按鈕、接觸器復合聯鎖的控制電路
37．三相異步電動機時間繼電器控制Y-△起動控制實驗……自由設計實驗項目
（2）模電部分：
1．常用電子儀器的使用
2．晶體二極管的特性與檢測
3．晶體三極管的輸入、輸出特性
4．晶體管共射極單管放大器
5．射極耦合觸發器
6．RC耦合兩級放大器
7．負反饋對放大器性能的影響
8．場效應管放大器
9．差動放大電路
10．運算放大器指標測試
11．集成運算放大器的基本應用（多種模擬運算電路）
12．RC正弦波振蕩器------集成運算放大器非線性應用一
13．方波發生器------集成運算放大器非線性應用二
14．三角波和方波發生器----集成運算放大器非線性應用三
15．LC正弦波振蕩器
16．變壓器耦合推換功率放大器
17．OTL功率放大18．集成功率放大器。
19．電壓---頻率轉換電路。
20．單相半波、全波、橋式整流電路。
21．串聯型晶體管直流穩壓電源（設計性實驗）
22．集成直流穩壓電源。
23．單結晶管特性。
24．單結晶體管觸發電路。
25．晶閘管間單測試。
26．晶閘管可控整流電路（綜合性實驗）
27．函數信號發生器的組裝與調試（綜合性實驗）
28．萬用表的設計與調試（綜合性實驗）
29．電子門鈴電路------趣味性應用實驗一
30．電子報警電路------趣味性應用實驗二
31．光控簡易燈自動開關電路------趣味性應用實驗三
32．電子催眠器------趣味性應用實驗四
33．溫控電路------趣味性應用實驗五……自由設計
（3）數電部分：
1．TTL集成邏輯門的參數測試
2．CMOS集成邏輯門的參數測試
3．TTL集電極開路門與三態輸出的應用
4．與門、或門、異或門邏輯電路測試
5．半加器、全加器電路實驗
6．RS、D、JK觸發器及JK與D觸發器的轉換電路
7．計算器
8．MSI移位寄存器及其應用
9．譯碼器及變換方式
10．?dāng)?shù)據選擇器及邏輯設計
11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器
12．利用門電路構成編碼器、分配器、選擇器
13．組合電路的設計之一
14．組合電路設計之二------顯示電路
15．同步時序電路的設計
16．計算機時序電路的設計
17．集成定時器測試及應用
18．D/A、A/D轉換器
19．電子秒表------大型綜合實驗。
20．二極管與門、或門電路
21．三極管"非門"電路
22．三極管"與非門"電路
23．三極管"或非門"電路
24．異步十進制加法計數器
25．異步十進制減法計數器
26．智力競賽搶答裝置------大型綜合實驗二……自由設計實驗
（4）電拖部分：

1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
