序號

名稱

型號及規格

數量

• 1

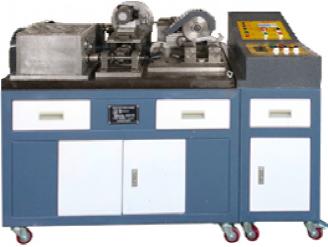

實訓臺

實訓臺外形尺寸 :1100mm × 700mm × 1150mm ；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶 2 個抽屜；底部安裝有 4 只萬向輪，方便移動和布局。

鑄鐵平板 :1100mm × 700mm × 40mm ；

1 臺

• 2

電氣控制臺

控制臺外形尺寸 :400mm × 700mm × 1400mm ；全鋼結構，桌子下方帶儲存柜，柜子上方帶 1 個抽屜；底部安裝有 4 只萬向輪，方便移動和布局。

控制面板包括總電源控制及保護、電源指示燈、操作說明、調速器、儀器儀表等?？煽刂普麄€實訓平臺的動力源部分。

1 臺

• 3

三軸分配器

主要配置由 : 箱體 ( 鋁合金材質 ) 、三條傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等。

1 套

• 4

聯軸器

主要配置由 : 彈性連接聯軸器、硬連接聯軸器、萬向節、鍵、軸、軸承、支座、端蓋等。

1 套

• 5

電磁離合器

主要配置由 : 盤型凸輪、盤型凸輪調節機構、限位開關、電磁離合器總成、傳動軸、圓錐齒輪、鍵、軸、軸承、支座、端蓋等。

1 套

• 6

凸輪控制機構

主要配置由 : 盤型凸輪、調節螺母、限位開關、調節支架、圓錐齒輪、鍵、軸、軸承、支座、端蓋等。

• 7

分度機構

主要配置由 : 聯軸器、支架、蝸輪、蝸桿、軸承座、軸承、蝸桿軸、工作臺、卸荷式裝置、間隔套、鍵、卡簧、端蓋等。

1 套

• 8

工件夾緊裝置

主要配置由 : 偏心輪、夾具底座、壓板、彈簧、凸輪手柄、凸輪手柄檔桿等。

1 套

• 9

間歇鉆床機構

主要配置由 : 圓柱凸輪機構、軸承座、直線導軌副、錐齒輪機構、矩形槽滑動板、絲桿調節機構、支架、軸、端蓋、鍵等。

1 套

• 10

自動沖印機

主要配置由 : 減速電機、曲軸、軸瓦、鎖緊塊、六角凸輪離合器、導向裝置、打擊頭、夾手、杯形箱體 ( 鋁合金材質 ) 、軸承、支座、端蓋等。

1 套

• 11

齒輪齒條連桿機構

主要配置由 : 偏心輪、偏心連桿、雙向螺桿、導軌滑塊、曲柄、傳動軸、齒輪、齒條、移動凸輪、軸承座、軸承等。

1 套

• 12

設備裝配

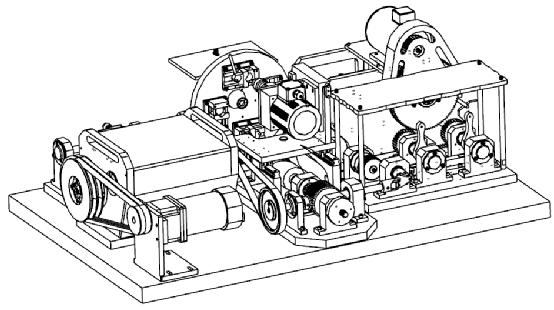

•  總裝配圖

•  變速箱裝配圖

•  沖印機裝配圖

•  分度機構裝配圖

•  分配機構裝配圖

•  連桿機構裝配圖

•  鉆床機構裝配圖

1 套

• 13

機械裝調零部件軟件

本《機械裝調零部件軟件》是一套電化多媒體教學視頻設備，內容包含機械原理、機械設計、課程設計三大部分。軟件共有 84 個動畫內容和語音講解及 17 個 PPT 演示文稿組成，同時配有 84 張零件圖片，每個零件動畫配合語音同步解說演示。

控制方式：前進、后退、順序、自動、暫停、打開、屏幕截屏、記事本、保存等。

軟件包含內容：

1 、機械的組成（ 5 種機構動畫及語音）

2 、機構的組成和結構分析（ 10 種機構動畫及語音）

3 、常用連桿機構（ 10 種機構動畫及語音）

4 、齒輪機構（ 15 種機構動畫及語音）

5 、滑動軸承和滾動軸承（ 15 種機構動畫及語音）

6 、各種輪系機構（ 12 種機構動畫語音）

7 、軸的結構設計與軸轂連接（ 11 種機構動畫及語音）

8 、常用機構（ 10 種機構動畫及語音）

9 、凸輪機構（ 14 種機構動畫及語音）

10 、帶傳動和鏈傳動（ 9 種機構動畫及語音）

11 、 84 張零件原理圖

12 、 17 個 PPT 文稿

• 14

配套機械裝調 仿真教學 軟件

本軟件采用 3DPDF 虛擬仿真技術， 3D PDF 結合了元數據，文字，圖像，視頻和表單的動態 PDF 文檔（即加入三維動畫的交互式 PDF 文檔），包含豐富的 3D 數據。軟件界面生動美觀、易學易用，可以提高教師教學和學生學習的興趣，加深學生對知識的理解和運用。軟件通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式，生動地展示了機械傳動機構、 三軸分配器 、 電磁離合器 、 分度機構 、 工件夾緊裝置 、 間歇鉆床機構、自動沖印機、齒輪齒條連桿機構 等模塊的拆卸和裝配過程?？蓪?shí)現以下功能：

1. 虛擬交互式拆卸動畫，均按機械結構順序進行，每一步都有動畫和詳細的拆卸文字介紹及注意事項。

2. 軟件可自由的對模型進行旋轉、縮放、平移、隱藏、隔離、顯示等操作，設有旋轉模型、縮放模型、移動模型、隱藏所選、隔離所選、全部顯示、全屏切換、等按鈕。

3. 軟件播放功能：設有第一步、上一步、播放全部、下一步、末一步等按鈕。

4. 三軸分配器 的虛擬拆裝與裝配、三維動畫演示，

5. 分度機構 的虛擬拆裝與裝配、三維動畫演示

6. 工件夾緊裝置 的虛擬拆裝與裝配、三維動畫演示

7. 間歇鉆床機構 的虛擬拆裝與裝配、三維動畫演示

8. 自動沖印機 的虛擬拆裝與裝配、三維動畫演示

9. 齒輪齒條連桿機構 的虛擬拆裝與裝配、三維動畫演示

10. 設備的整機運行與仿真

11. 設備的主要組成器件的結構及工作原理

12. 設備的基本知識及介紹

1 套

• 15

機械設備安全教育仿真軟件

該軟件應能夠展示各類機械設備及各種施工工地等安全操作方法、發生事故及分析原因，安全注意事項，機械 傷害和易發生的機械事故，常見事故的發生原因、防止措施以及各種安 全標志、安全色及標牌等。能夠?qū)W(xué)生進行機械設備方面的各種安全教 育，提高學生的安全意識，使學生掌握一些安全基本知識和自我保護常 識，熟悉各種事故產生的原因和處理事故的措施，讓學生在遇到危險時能采取一定的安全措施，預防或減少事故的發生。

一、各種安全標志、安全色及標牌：

1 、安全標志分四大類：

1 ）、禁止標志的認識；

2 ）、警告標志的認知；

3 ）、指令標志的認知；

4 ）、提示標志的認知；

2 、識別國家標準四種安全色：

1 ）、紅色代表的含義、作用及分析；

2 ）、黃色代表的含義、作用及分析；

3 ）、藍色代表的含義、作用及分析；

4 ）、綠色代表的含義、作用及分析；

二、安全生產事故的案例及分析：

1 ）、車工夾緊工件操作安全事故的經過及原因分析；

2 ）、銑工戴手套操作安全事故的經過及原因分析；

3 ）、電工帶電作業觸電安全事故的經過及原因分析；

4 ）、擅自合閘導致維修人員觸電事故的經過及原因分析；

5 ）、超載起重作業砸死現場人員事故的經過及原因分析；

6 ）、廚房煤氣閃爆傷人事故的經過及原因分析；

7 ）、未戴防護帽機器絞傷事故的經過及原因分析；

8 ）、防護用品失效窒息死亡事故的經過及原因分析；

9 ）、安全帶低掛高用墜落死亡事故的經過及原因分析；

10 ）、洞口未防護高處墜落死亡事故的經過及原因分析；

三、安全生產車間圖標的認識及分析

1 套

• 16

配件

使用說明書、備用螺絲、調節手柄、防銹油、零件盒及清洗油槽等。

1 套

序號

名稱

型號及規格

數量

•

臺虎鉗

150

1 臺

•

劃線平板

300 × 300

1 塊

•

手搶鉆

GBM350RE 601 13A 743

1 個

•

紫銅棒

一頭Φ 18 一頭Φ 14 × 250mm 和φ 30 各 1 根

2 根

•

外卡簧鉗

直嘴 7 寸、彎嘴 7 寸

各 1 把

•

絞杠

M3 ～ M12(1/16 〞～ 1/2 〞 )

1 把

•

扳手

呆扳手 14-17 ，開口梅花組合扳手 7 、 17 ，內六角扳手，活動扳手 150mm 、 250mm ，圓螺母扳手 M14 、 M16 、 M27

各 1 把

•

拉馬

150

1 個

•

榔頭

鐵榔頭（ 1.5 磅），橡皮榔頭

各 1 把

•

軸承拆裝 套筒

6 件套

1 套

•

卡尺

游標卡尺 :0 ～ 300mm ，深度游標卡尺 :0 ～ 200mm

1 把

•

百分表

杠桿式百分表：測量范圍 :0 ～ 0.8mm, 分度值 :0.01mm ；百分表：測量范圍 0 ～ 10mm

1 套

•

磁性表座

大、小各 1 個

2 個

•

通芯一字螺絲刀

10 〞

1 把

•

千分尺

測量范圍 :0 ～ 25mm

1 把

•

塞尺

測量范圍 :0.02 ～ 1.00mm

1 把

•

角尺

1 把

•

鋼直尺

500mm

1 把
