JGSJ-18 型 《機械創新設計》示教陳列柜
概述
本陳列柜按國際標準流行設計，采用各種新穎機電產品外，欺其余模型全部用鋁合金和有機玻璃制作，每柜進行彩噴圖文說明，介紹機械創新設計的基本原理與方法，對提高機械創新意識與創新設計能力具有重大作用。是機械創新實驗室內主要教學設備。
性能規格特點
（ 1 ）、 陳列柜中的每個模型都配備了指示燈和創新原理分析及設計過程文字說明。
（ 2 ）、 遙控控制、解說詞播放 100M 房內聲音宏亮。
（ 3 ）、 輸入電壓：交流 200V ，功率 400W 。
（ 4 ）、 陳列柜外形尺寸： 1200mm 寬 ×530mm 厚 ×1900mm 高，柜內板面超豪華鋁塑夾層板，柜內大標牌采用中英文對照。
（ 5 ）、 配備照明日光燈。
各柜內容如下：
序號和名稱 |
陳列柜內模型內容 |

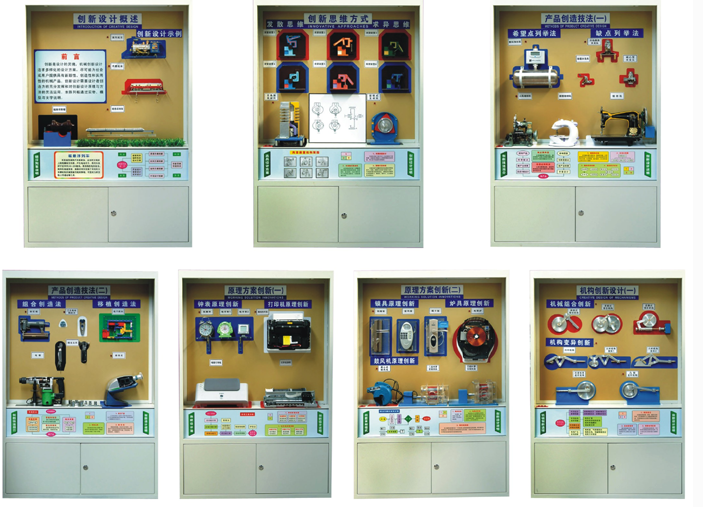

第一柜 創新設計概述 |
A 、 機械創新設計：蒸汽機車、內燃機車、磁懸浮列車、磁懸浮模型； B 、 磁懸浮列車說明：磁懸浮列車說明、創新設計特點 |
第二柜 創新思維方式 |
A 、 發散、求異思維：夾緊裝置（方案 6 種）、無曲軸發動機、旋轉式發動機工作過程、旋轉式發動機； B 、 夾具設計方案、創新設計說明（圖） |
第三柜 產品創造技法⑴ |
A 、 希望點列舉法、缺點列舉法：（貝特）數碼凈水機、普通型龍頭、冷熱型水龍頭、磁心型水龍頭、縫紉龍頭（舊式）、微型縫紉機、鎖邊機 B 、 創造技法簡介、創新設計說明（圖） |
第四柜 產品創造技法⑵ |
A 、 組合創造法、移植創造法：（歐歐）眼保儀、電子積木、三頭電動剃須刀、多用工具（ 2 把）、射釘槍、電錘、多功能扳手、新型窗戶活頁、點鈔機等； B 、 創造技法簡介、創新設計說明 |
第五柜 原理方案創新（ 1 ） |
A 、 鐘表原理創新、機械打字機原理、噴墨打印機、噴墨打印機部件、激光打印機、機械鐘電子鐘（ 2 臺）； B 、 功能設計法、創新設計說明 |
第六柜 原理方案創新（ 2 ） |
A 、 鎖具原理創新、爐具原理創新、鼓風機原理創新：機械鎖、密碼鎖、磁卡渙、電磁爐、離心式鼓風機、二直葉羅茨鼓風機、三扭葉羅茨鼓風機； B 、 問題求解模式、創新設計說明 |
第七柜 機構創新設計（ 1 ） |
A 、 機構組合創新、機構變異創新：串聯式組合機構、并聯式組合機構、反饋式組合機構、六桿機構、六桿機構（低副高代），六桿機構（低副高代）、六桿機構（低副高代 B ）、行星輪系一連桿機構、凸輪一連桿機構； B 、 機構創新途徑、創新設計說明 |

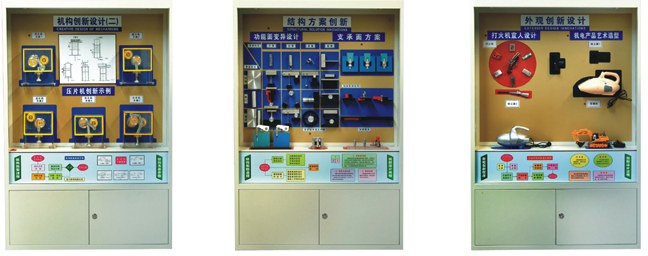

第八柜 機構創新設計（ 2 ） |
A 、 執行機構設計、壓片機設計：壓片機工藝圖、壓片機方案 a 、壓片機方案 b 、壓片機方案 c 、壓片機方案 d 、壓片機方案 e 、六桿壓片機機構； B 、 機構構型過程創新設計說明、壓片機功能一技術矩陣 |
第九柜 結構方案創新 |
A 方案比較、功能、 功能面變異結構面變異設計、支承面方案、擺桿與推桿接觸面方案、滾動軸承組合機構、快動聯接結構 3 件； B 、 結構創新途徑、創新設計說明 |
第十柜 外觀創新設計 |
A 、打火機宜人設計、機電產品藝術造型、各種新型打火機（ 7 件）、小型吸塵器 C 、小型吸塵器 A 、挖掘機： B 、外觀創新程序、創新設計說明、產品外觀創新設計、說明 |
。
