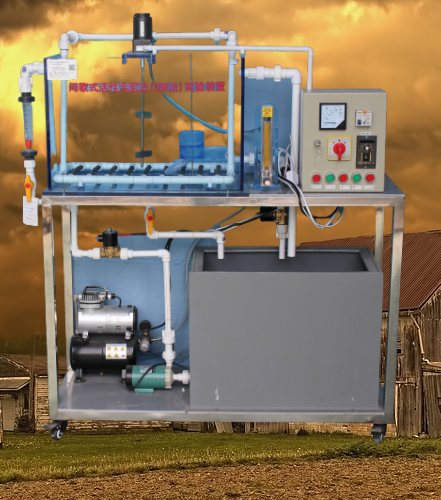

SBR 法間歇式生物處理裝置 JGTG-274 型實驗設備

一、實驗?zāi)康模?

間歇式活性污泥處理系統又稱序批式活性污泥處理系統，英文簡稱 SBR 工藝（ Sequencing Batch Reactor ）。本工藝最主要的特征是集有機污染物降解與混合液沉淀于一體，與連接式活性污泥法相比較，工藝組成簡單，勿需設污泥回流設備，不設二次沉淀池，一般情況下，不產生污泥膨脹現象，在單一的曝氣池內能夠進行脫氮和除磷反應，易于自動控制，處理水水質好。本裝置是 SBR 工藝的教學演示和動態實驗設備。通過本實驗希望達到以下目的：

通過本實驗，希望達到下述目的：

1 、了解 SBR 法系統的特點；

2 、加深對 SBR 法工藝及運行過程的認識。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 2 ～ 6L/h （平均）

3 、 SBR ：停留時間： 4 、 6 ～ 13h

4 、二沉池：停留時間： 4 ～ 1h

5 、按照當?shù)匚鬯當?shù)據為標準：

6 、設計進、出水水質范圍：

進水 BOD5 400 ～ 800mg/L 出水 50 ～ 100 mg/L

進水 COD 600 ～ 1200mg/L 出水 100 ～ 150 mg/L

進水 SS 200 ～ 400mg/L 出水 30 ～ 40 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

7 、 SBR 反應池： 550mm×350mm×400mm 、

8 、裝置外形尺寸： 1000mm×400mm×1400mm 、

9 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 300W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 10mm ， 500×400×400mm 、底板上安裝有放空閥，方便將水排凈；

2 、 SBR 法反應池 1 套，含曝氣管 1 套、浮動筆水器 1 個、透明有機玻璃材質、壁厚 10mm ， 550mm×350mm×400mm 、

3 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

4 、攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

5 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min ，帶微孔曝氣管 1 套、

6 、流量測量與調節：進水液體流量計 1 只：量程 2-20L/H ，

7 、流量測量與調節：氣體流量計 1 只：量程 250~2500L/h ；

電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

8 、配套 UPVC 連接管道和閥門（中財品牌）。

9 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

、 3D 軟件界面并有工具欄項目內容：⑵、 3D 仿真演示軟件與設備使用內容完全一致；⑶、 3D 仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫；⑸、帶視頻講解功能。

。
