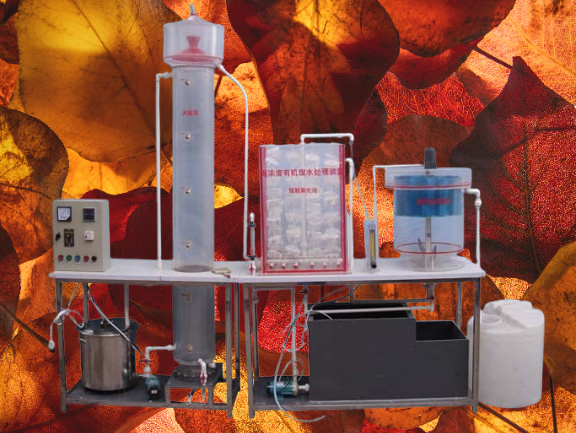

自動控制 JGTG-347 型 高濃度有機廢水處理實驗裝置

一、實驗原理和目的：

1 、實驗?zāi)康模?

1 、了解高濃度有機廢水處理的工藝流程。

2 、加深對該實驗基本概念的理解，提高理論和實踐知識。

2 、實驗原理：

高濃度有機廢水一般都用升流式厭氧污泥反應器來處理。簡稱 UASB 生物反應器。這種反應器內部設有載體，是一種懸浮型生長型的厭氧消化方式。在反應器底部污泥濃度較高的污泥層被稱為污泥床，而在污泥床上部污泥濃度稍低的污泥層被稱為污泥浮層。污泥床和污泥懸浮層統稱為反應區。

在厭氧狀態下，微生物分解有機物產生的沼氣在上升過程中產生強烈的攪動，有利于顆粒污泥的形成和維持。廢水均勻的進入反應器底部，污水向上通過包含顆粒污泥或絮狀污泥的污泥床，在與污泥顆粒的接觸過程中發生厭氧反應，經過反應的混合液上升流動進入氣、固、液三相分離器。沼氣泡和附著沼氣 0 泡的污泥顆粒向反應器頂部上升，上升到氣體反射板的底面，沼氣泡與污泥絮體脫離。沼氣泡則被收集到反應器加溫水箱頂部，被濕式流量計計量后排出。

二、主要技術指標及參數：

1 、環境溫度： 5 ～ 40 ℃

2 、處理水量： 5L ～ 10L/h

3 、設計進、出水水質：（以制藥高濃度廢水為例）

4 、裝置外形尺寸： 1 6 00mm×500mm×2300 mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 3 00 × 400 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 400 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 進水計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min

5 、 UASB 厭氧柱 1 套 ：透明有機玻璃材質、壁厚 8 mm ， ? 15 0 × 200 0mm ； 含包括附件： 取樣口 5 只、 不銹鋼加熱恒溫水浴 1 套、加熱恒溫水套 1 套〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 個；

6 、 接觸氧化池 1 套 ：透明有機玻璃材質、厚度 10mm ， 3 00 × 3 00 × 55 0mm ； 含包括附件： 半軟性填料 1 套、微孔曝氣管 1 套。液體流量計 1 只、氣體流量計 1 只、

7 、 幅流式沉淀池 1 套， 透明有機玻璃材質、壁厚 5mm ， ? 30 0 × 45 0mm ； 含包括附件： 機械刮泥機 1 套、調速電機 1 臺、調速器 1 只、

8 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、

9 、沼氣流量計 1 臺、

1 0 、 可編程 自動控 控制器 1 套、

11 、 實驗臺面（白色 10mm 厚 PP 板）、

12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

13 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

14 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
